电源老化柜 主要结构及系统组成

电源可靠性工程的物理载体：电源老化柜 主要结构及系统组成

在电源产品的生产筛选与可靠性验证流程中，电源老化柜作为执行高温带载老化测试的核心装备，其性能的稳定性与功能的完整性直接决定了测试结果的效度与效率。深入理解电源老化柜 主要结构及系统组成，对于设备的正确选型、规范操作、高效维护以及测试方案的精准执行具有基础性意义。本文将系统解构一台现代化电源老化柜的物理与逻辑架构，阐明其如何通过各子系统的协同工作，实现对批量电源产品的电、热应力加载与全流程监控。

一、整体架构与机械框架：测试环境的物理基础

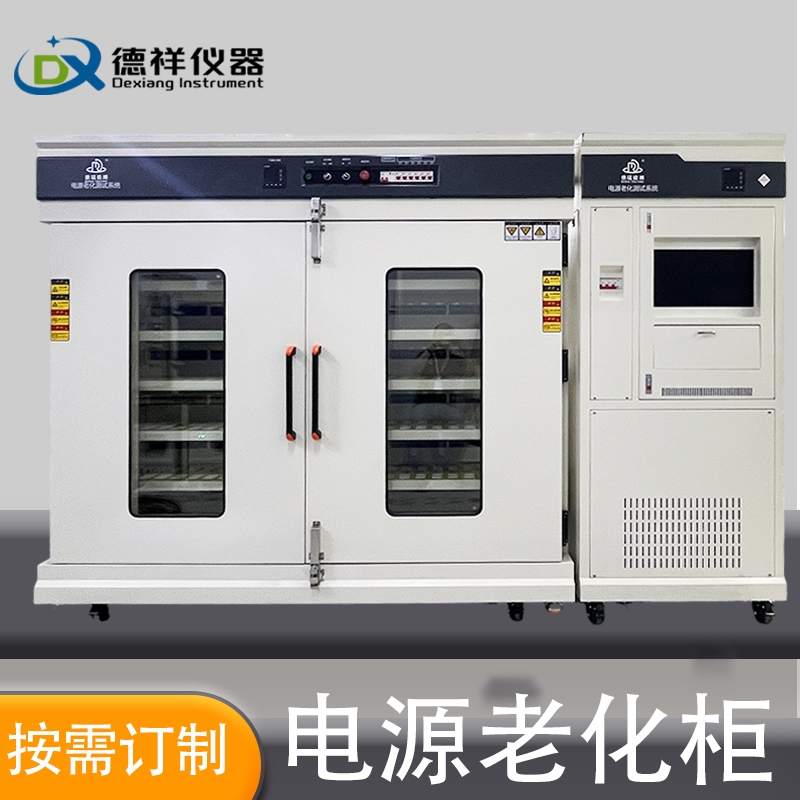

一台标准的电源老化柜，从外观上看是一个集成了机架、电气接口与控制面板的柜式或房式结构。其物理框架为所有功能模块提供了安装基础与环境容器。

1. 柜体结构：通常采用优质冷轧钢板经过折弯、焊接、喷涂制成，具备一定的结构强度与刚性。内部空间被规划为设备仓、测试工作区、风道等部分。大型系统可能采用多个柜体并柜或步入式房间的设计。

2. 测试工作区与载物架：这是放置被测电源的区域。内部配备多层可调节的专用测试架或托盘，每层设有标准的电气接口（如AC输入插座、DC输出端子排），用于快速连接被测品。空间布局需充分考虑散热风道的流畅性。

3. 操作面板与观察窗：正面配备主控制面板（含急停按钮）、状态指示灯、触摸屏人机界面。通常设有双层钢化玻璃观察窗，便于直观查看内部测试状态。

二、电气负载与供电系统：施加核心电应力的引擎

此系统负责为被测电源提供可编程的输入电源并消耗其输出功率，模拟真实负载，是老化测试的“心脏"。

1. 可编程交流输入电源

• 功能：模拟电网条件，为被测电源提供电压、频率可调的交流输入。高级系统可模拟电压波动（如85V-265VAC）、频率变化、波形失真及瞬间跌落等复杂工况。

• 组成：通常由程控交流电源或“调压器+隔离变压器"方案构成，具备远程控制与反馈能力。

2. 可编程直流电子负载

• 功能：这是消耗被测电源输出能量、模拟实际负载的核心部件。它提供多种工作模式：

• 恒定电流（CC）、恒定电压（CV）、恒定电阻（CR）、恒定功率（CP）模式：用于静态老化。

• 动态负载模式：可编程负载电流随时间变化，用于测试电源的动态响应与稳定性。

• 部署方式：可以是集中式大功率负载，也可以是分布式多通道模块化负载，后者允许对每个被测品进行独立、精准的负载控制与监测。

3. 配电与接线系统

• 输入/输出配电：通过交流接触器、断路器、保险丝等器件，实现对各回路供电的安全通断与保护。

• 矩阵式接线系统（在配置中）：采用程控开关矩阵，可以灵活地将任意一路输入电源和电子负载分配给任意一个被测工位，极大提升了设备配置的灵活性与测试效率。

三、环境温控与循环系统：提供热加速应力

高温环境是加速潜在缺陷（如电解电容退化、虚焊）暴露的关键应力源。此系统负责营造并精确控制工作区内的温度场。

1. 加热单元：通常采用不锈钢电加热管，安装在独立的加热腔内，通过风机将热空气送入主风道。

2. 强制循环风系统：

• 离心风机：提供高风量，驱动柜内空气循环。

• 风道设计：经过计算设计的送风与回风风道，配合可调导流板，旨在确保工作区内温度分布的均匀性。均匀性是保证所有被测品经历相同热应力的关键，通常要求空间温差≤±3℃或更优。

3. 智能温度控制系统：

• 温度传感器：在工作区关键位置布置多个PT100铂电阻等传感器，实时监测温度。

• 温控器：采用PID智能调节算法的温控器，根据设定值与传感器反馈，动态调节加热器功率，实现温度的快速稳定与精确控制。

四、监控、保护与安全系统：测试过程的神经与卫士

该系统确保测试过程安全、受控，并能及时捕捉失效。

1. 参数采集与监控单元：

• 采集模块：对每个被测工位的输入电压/电流、输出电压/电流、功率、功率因数等进行实时采集。

• 状态指示：通常每个工位配有LED指示灯，显示通电、正常、故障等状态。

2. 多层次安全保护系统：

• 电气保护：包括总电源过流保护、短路保护、漏电保护，以及各分路的过载与短路保护。

• 产品保护：为每个被测品设置输出过压（OVP）、过流（OCP）、欠压（UVP） 保护阈值，一旦触发立即断开该路负载。

• 环境与消防保护：超温保护、风机故障报警是基本配置。系统集成烟雾探测与自动灭火装置（如环保气体灭火）。

• 急停系统：在柜体显著位置设置红色急停按钮，可在紧急情况下切断所有动力电源。

3. 报警与联动：任何故障均触发声光报警，并在控制界面明确提示。保护动作可与排风系统联动，加强散热。

五、数据管理与软件平台：智能化与可追溯性的核心

现代电源老化柜的价值很大程度上通过其软件系统体现。

1. 上位机控制软件：

• 测试程控：允许用户编辑、存储和调用复杂的老化测试流程，包括温升曲线、负载变化曲线、输入电压变化序列等。

• 实时监控：以图形化界面集中显示所有工位的实时参数、状态、报警信息。

2. 数据记录与分析系统：

• 全周期记录：自动记录整个老化过程中所有被测品的关键参数历史数据与事件日志。

• 报表生成：测试结束后，可自动生成包含统计数据、曲线、合格/不合格判定的测试报告，支持导出。

• 数据追溯：此功能对于满足ISO9001、IATF 16949等质量管理体系的可追溯性要求至关重要。在材料与电子测试领域，德祥仪器提供的集成化解决方案，其软件平台通常具备强大的数据管理与分析模块，有助于用户建立完整的测试质量档案。

六、选型与系统集成考量

理解结构组成后，在实际选型与规划时，需关注：

1. 容量与扩展性：根据单批次大老化数量与单机大功率确定总功率与工位数，并考虑未来产能提升的扩展可能。

2. 性能指标：重点关注负载精度与动态响应、温度均匀性与控制精度、数据采集速率与分辨率。

3. 可靠性与维护便利性：核心部件如风机、负载模块的品牌与质量，以及设备布局是否便于日常清洁、检修与部件更换。具备自有技术团队的机构，例如德祥仪器，能够提供更直接的故障排查与预防性维护支持，这对于保障连续生产的老化线稳定运行是一个重要因素。

4. 标准化与兼容性：电气接口、通信协议是否行业通用，软件是否支持二次开发或与工厂MES系统集成。

结论：系统集成视角下的可靠性保障平台

综上所述，一台高性能的电源老化柜 主要结构及系统组成 体现了一种系统工程的思维。它从机械框架的承载开始，集成高精度的电气加载、均匀稳定的环境模拟、敏锐可靠的安全监控，最终通过智能化的数据平台，将物理测试过程转化为可分析、可追溯、可优化的数字资产。每一个子系统的设计与制造质量，都直接或间接地影响着老化筛选的有效性——是温和的“锻炼"还是无效的“空跑"，抑或是过度的“损伤"。因此，在评估或使用此类设备时，不应将其视为简单的“烤箱"或“通电架"，而应视其为一个精密的可靠性筛选与数据生成平台。只有对其内在结构有清晰的认知，才能发挥其在提升电源产品品质、构筑企业质量信誉中的核心价值。
